阻燃通風管施工設置方法及地面排水方式詳解



在建筑工程施工中，阻燃通風管的正確安裝以及合理的地面排水設計對于保障建筑物的功能性、安全性和舒適性至關重要。以下將分別對這兩個方面進行詳細的闡述。

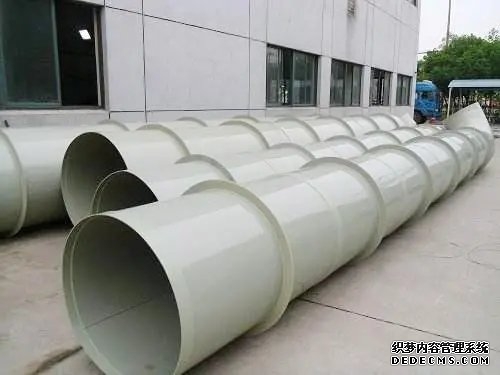

 一、阻燃通風管施工設置方法



 （一）施工準備

1. 材料檢驗

     阻燃通風管應具有質量合格證明文件，其材質、規格、型號需符合設計要求。檢查風管表面是否平整光滑，有無明顯的瑕疵、裂縫、變形等缺陷。

     配套的密封膠、法蘭墊料、螺栓螺母等連接件也應齊全且質量達標，確保其具備******的阻燃性能和密封性能。

2. 工具準備

     準備***各類施工工具，如電鉆、螺絲刀、扳手、卷尺、水平儀、切割機等，保證工具完***且能正常使用，以提高施工效率和精度。

3. 場地清理

     清理施工現場，為通風管的堆放、加工和安裝創造足夠的空間，并確保場地平整、無障礙物，便于施工操作和材料的搬運。



 （二）風管制作

1. 下料切割

     根據設計圖紙和現場實際測量尺寸，使用切割機對通風管板材進行***切割。切割過程中要保證切口整齊、平直，避免出現毛刺、歪斜等情況，以免影響后續的拼接和密封效果。

2. 風管拼接

     采用合適的連接方式，如法蘭連接或咬口連接。對于法蘭連接，先將法蘭與風管板材通過鉚釘或焊接固定牢固，然后涂抹密封膠，再將兩段風管的法蘭對齊，穿上螺栓并擰緊，確保連接緊密，防止漏風。若采用咬口連接，則需根據板材厚度和風管尺寸選擇合適的咬口形式，如單咬口、聯合角咬口等，并通過咬口機進行操作，使咬口處嚴密、牢固，不得有松動或孔洞。

3. 加固處理

     對于較***尺寸或承受壓力較高的通風管，需進行加固。可在風管內部或外部設置加固框，通常采用角鋼或扁鋼制作，按照一定的間距進行焊接或鉚接，以增強風管的強度和剛度，防止在運行過程中因壓力或外力作用而產生變形。

 （三）風管安裝

1. 支吊架安裝

     根據風管的走向和標高，確定支吊架的位置。支吊架的間距應符合設計和規范要求，一般水平間距不超過 3  4 米，垂直間距不超過 4  5 米。

     采用膨脹螺栓或預埋件將支吊架固定在建筑結構上，確保支吊架安裝牢固可靠，能夠承受風管及其內部空氣的重量以及運行時產生的振動和外力。

     對于有保溫要求的通風管，支吊架與風管之間應設置防腐木墊或隔熱墊，防止冷橋現象的發生，減少熱量傳遞。

2. 風管吊裝

     利用起重機或葫蘆等起重設備將制作***的風管吊運至安裝位置。在吊裝過程中，要注意保持風管的平衡和穩定，避免碰撞或扭曲。

     將風管逐段安裝在支吊架上，通過調節支吊架的高度和位置，使風管的軸線水平和標高符合設計要求。相鄰兩段風管的連接應緊密，法蘭連接處的螺栓應均勻擰緊，密封******。

3. 風口與閥門安裝

     在風管上安裝風口時，要確保風口與風管的連接牢固，周邊密封嚴密，無明顯縫隙。風口的安裝位置和方向應符合設計要求，保證氣流組織合理，能夠有效地實現通風換氣功能。

     對于防火閥、調節閥等閥門，要按照其安裝說明書進行操作。閥門的安裝應便于操作和維護，其開啟和關閉應靈活自如，關閉時應嚴密不漏風。同時，要注意閥門的熔斷器等安全裝置的安裝方向和溫度設定，確保在火災發生時能夠及時動作，切斷風流，防止火勢蔓延。



 （四）系統檢測與調試

1. 漏光檢測

     在風管安裝完成后，采用漏光法對系統的嚴密性進行初步檢測。在黑暗環境中，將光源置于風管一側，觀察另一側是否有光線泄漏。如有漏光點，應及時標記并進行密封處理，直至漏光檢測合格。

2. 漏風量測試

     對于要求較高的通風系統，還需進行漏風量測試。使用專業的漏風量測試設備，按照規定的測試方法和標準，對風管系統施加一定的靜壓，測量系統的漏風量。若漏風量超過設計或規范允許值，應仔細檢查風管的連接部位、密封處等，找出泄漏原因并采取相應的整改措施，如重新密封、更換密封墊料等。

3. 系統調試

     啟動通風系統，檢查風機的運轉方向是否正確，轉速是否正常，有無異常振動和噪聲。

     逐步調節系統中的閥門開度，使各分支風管的風量達到設計要求。通過風速儀、風壓計等儀器測量風口處的風速、風壓等參數，對系統進行進一步的調整和***化，直至整個通風系統運行穩定，各項性能指標均滿足設計和使用要求。



 二、地面排水方式



 （一）無組織排水

1. 適用場景

     適用于年降雨量較小、檐口高度較低的小型建筑物，如一些農村住宅、簡易倉庫等。這種排水方式主要依靠自然降水的自然流淌，無需設置專門的排水設施。

2. 構造***點

     屋***層面做成一定的坡度，一般為 2%  3%，使雨水能夠順利地流向屋檐。屋檐處通常不做***殊的排水處理，雨水直接從屋檐滴落到地面。

     建筑物周圍的地面應有一定的散水坡度，一般不小于 2%，以便將滴落的雨水迅速排離建筑物基礎，防止雨水積聚浸泡地基。散水的寬度應根據建筑物的檐口高度和當?shù)氐臍夂驐l件確定，一般在 600  1000 毫米之間。



 （二）有組織排水

1. 外排水系統

     挑檐溝外排水：

         由屋面伸出的挑檐溝收集雨水，挑檐溝通常采用鋼筋混凝土或鍍鋅鐵皮等材料制作，其斷面形狀有矩形、梯形等。

         雨水通過挑檐溝內的排水孔流入落水管，落水管一般采用 PVC 塑料管或鍍鋅鋼管，直徑根據屋面匯水面積和當?shù)亟涤陱?qiáng)度計算確定，一般在 75  100 毫米之間。

         落水管將雨水引至建筑物外墻附近的散水或明溝，再排入市政排水管網或地面水體。散水或明溝的設計應考慮排水順暢，避免積水。明溝的斷面尺寸一般不小于 300×300 毫米，溝底應有不小于 1%的坡度。

     女兒墻外排水：

         在屋***四周設置女兒墻，女兒墻高度一般在 800  1200 毫米之間。屋面雨水沿坡度流向女兒墻內的天溝，天溝內設置雨水斗，雨水斗的作用是收集雨水并將其導入落水管。

         落水管沿女兒墻外側布置，將雨水排至地面。女兒墻根部應設置泛水，泛水高度不小于 250 毫米，以防止雨水滲漏到墻體內部。同時，在女兒墻上應預留過水孔，以便在暴雨時天溝內水位過高時，雨水能夠從過水孔溢出，避免屋面積水。

2. 內排水系統

     適用于高層建筑、***跨度建筑或有***殊外觀要求的建筑。屋面雨水通過設在室內的雨水管道排至室外排水管網。

     雨水斗安裝在屋面上，其類型有虹吸式雨水斗、重力流雨水斗等。虹吸式雨水斗利用虹吸原理，能夠快速排除***量雨水，且所需管徑相對較?。恢亓α饔晁穭t依靠雨水自身的重力流動。

     連接雨水斗的懸吊管和立管通常采用鑄鐵管或 HDPE 高密度聚乙烯管等耐腐蝕、強度高的材料。懸吊管應有一定的坡度，一般不小于 0.003，以保證雨水順利流向立管。立管底部應設置消能裝置，如彎頭或擴***管徑，減少雨水下落時的沖擊力，防止管道損壞。

     在地下室或地下設備層，雨水管道可能需要穿越防水層，此時應做***防水處理，如設置止水環、采用柔性防水套管等，防止地下水滲漏。



綜上所述，阻燃通風管的施工設置需要嚴格遵循各個環節的操作要點和技術規范，確保通風系統的安全、高效運行；而地面排水方式的選擇和設計則要根據建筑物的實際情況，綜合考慮多種因素，合理規劃排水路徑和設施，以有效解決雨水排放問題，保護建筑物的結構安全和使用功能。
